日前，中科院计算所“神计妙算”栏目走进龙芯中科公司，近距离感受龙芯CPU前沿科技，为大众普及芯片知识，点亮中国自主技术的科学之光。

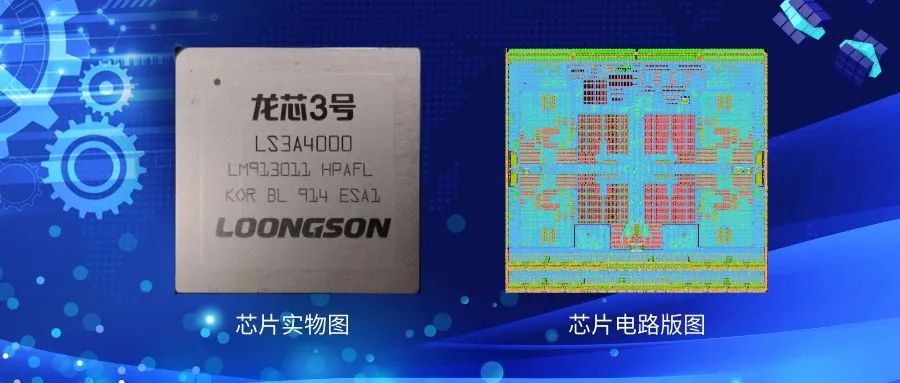

来自龙芯中科的付兴建，透过镜头用通俗易懂的语言为观众介绍了LS3A4000处理器芯片是如何诞生，并以桥片为例向大家展示了CPU的内部结构。随后，在他的带领下，主持人走进龙芯芯片测试车间，并在测试现场详细了解了芯片生产以后如何进行测试和质量检测。他们又说了什么呢？不妨点开视频，一起学习吧～

当前龙芯最新的通用处理器芯片LS3A4000/3B4000是龙芯3号系列处理器中首款基于GS464v微架构的四核处理器。相比上一代四核处理器龙芯3A3000，芯片整体实测性能提升一倍左右。同时，下一代LS3A5000/3C5000正在设计，四核LS3A5000预计很快就会流片，通过工艺的更新LS3A5000将在LS3A4000引脚级兼容的基础上进一步提升性能，单核性能进一步提高50%，达到国际主流水平，功耗也会进一步降低。

一直以来，龙芯中科一以贯之，不忘初心，始终坚持自主研发的市场化道路，持续打造合作共赢的生态体系，相信在不远的将来，将会有越来越多的高性能CPU产品走进普通大众的视野。
